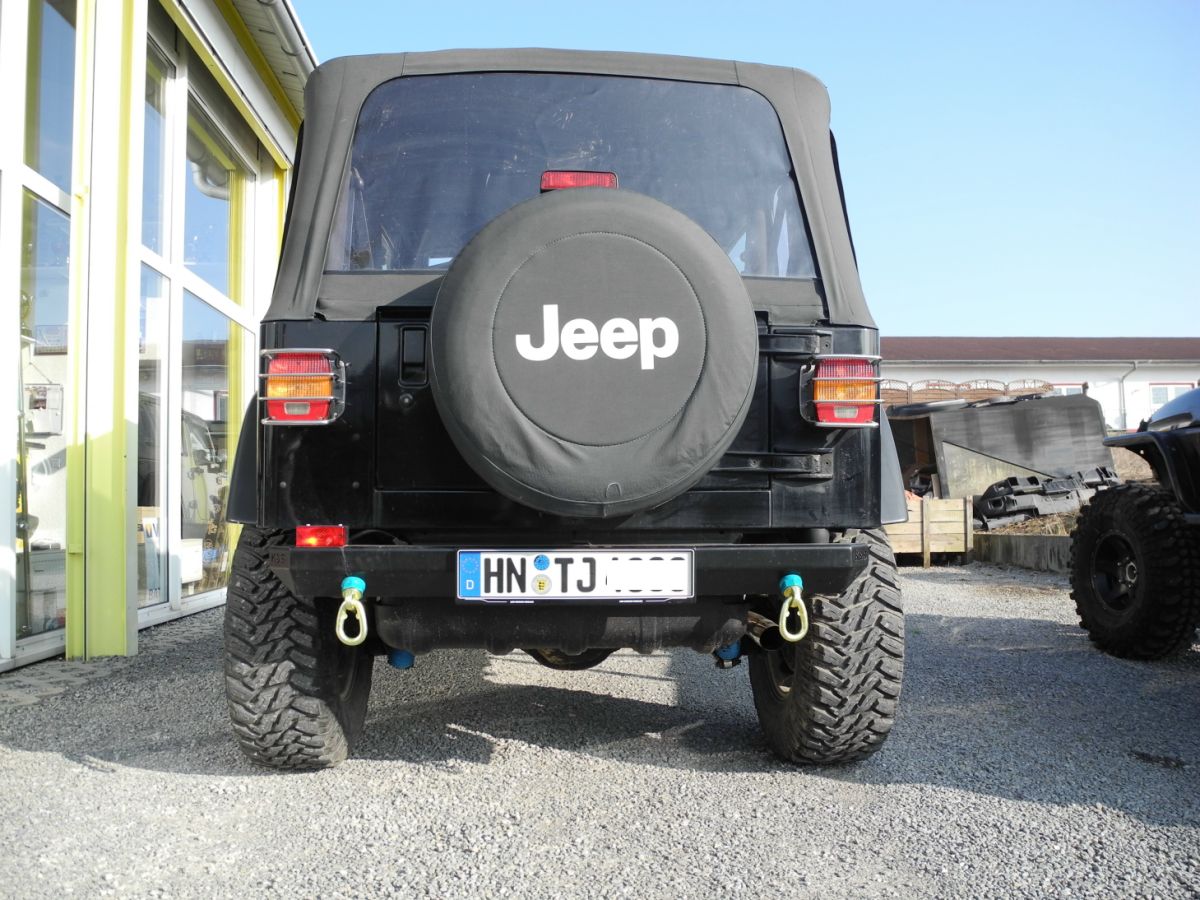

Abschleppösen drehbar univeral Abschleppöse THEIPA Point 2,5

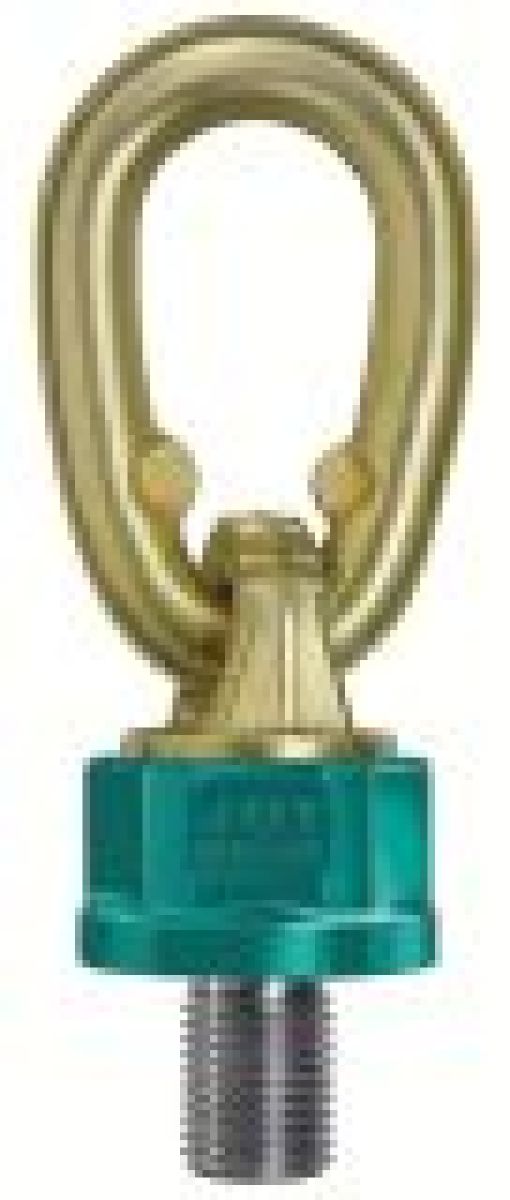

Abschleppöse THEIPA Point 2,5

Gewinde M 20 x 30
Steigung Pitsch: 2,5

- Erhöhung der Tragfähigkeit um 25 % unter
  Beibehaltung der bekannten Funktionsmaße
  des TAWGK.
- Leichtere Montage / Demontage durch ge-
  schmiedeten Sechskant am Wirbelkörper.
- Quetschmarken verhindern das Verklanken
  des Gliedes.
- Korrosionsschutz durch galvanischen
  Überzug, auch im Innenbereich.

180° schwenkbar
360° drehbar

- vierfache Sicherheit gegen Bruch in allen
  Belastungsrichtungen

- unter Last drehbar

Anschlagart
Stück		1	1	2	2	2	2	3 o. 4	3 o. 4
Neigungswinkel		0°	90°	0°	90°	0°-45°	45°-60°	0°-45°	45°-60°
		Tragfähigkeit		Tragfähigkeit		Tragfähigkeit		Tragfähigkeit
Bezeichnung		[t]	[t]	[t]	[t]	[t]	[t]	[t]	[t]
TP 0,7	M 10	1	0,5	2	1	0,7	0,5	1	0,75
TP 0,7	M 12	1,4	0,7	2,8	1,4	1	0,7	1,4	1
TP 0,7	M 14	2	1	4,0	2	1,4	1	2,12	1,5
TP 1,4	M 16	2,8	1,4	5,6	2,8	2	1,4	3	2,12
TP 1,4	M 20	3,4	1,7	6,8	3,4	2,4	1,7	3,55	2,5
TP 1,4	M 24	3,4	1,7	6,8	3,4	2,4	1,7	3,55	2,5
TP 2,5	M 20	5	2,5	10,0	5	3,55	2,5	5,3	3,75
TP 4	M 24	8	4	16	8	5,6	4	8,5	6
TP 4	M 30	8	4	16	8	5,6	4	8,5	6
TP 6,7	M 30	12	6,7	24	13,4	9,5	6,7	14	10
TP 8	M 30	12	8	24	16	11,2	8	16	12
TP 10	M 36	15	10	30	20	14	10	21,2	15
TP 12,5	M 42	15	12,5	30	25	17	12,5	25	18
TP 12,5	M 45	15	12,5	30	25	17	12,5	25	18
TP 12,5	M 48	15	12,5	30	25	17	12,5	25	18
TP 17	M 42	20	13	40	26	18	13	27	19
TP 17	M 45	25	17	50	34	23,5	17	35	25
TP 17	M 48	25	17	50	34	23,5	17	35	25
TP 17	M 56	25	18	50	36	25	18	37,5	26,5
TP 20	M 64	25	20	50	40	28	20	42,5	30
TP 28	M 64	32,5	28	65	56	39	28	58	42
TP 28	M 72	32,5	28	65	56	39	28	58	42
TP 28	M 80	32,5	28	65	56	39	28	58	42
TP 35	M 80	40	35	80	70	49	35	74	52,5
TP 35	M 90	40	35	80	70	49	35	74	52,5
TP 40	M 80	50	40	100	80	56	40	84	60
TP 40	M 90	50	40	100	80	56	40	84	60
TP 40	M 100	50	40	100	80	56	40	84	60

Bei unsymmetrischer Lastverteilung gelten für die 2- und  3/4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
