Das PSC White Drive Orbital-Lenkventil FHV-CE185 ist ein hochwertiges hydraulisches Lenksteuerventil für vollhydraulische Lenksysteme. Die Ausführung besitzt ein Verdrängungsvolumen von 185 cm³ (11,3 cu in) und eignet sich insbesondere für anspruchsvolle Offroad-Fahrzeuge, Rock Crawler und individuell aufgebaute Fahrzeuge mit vollhydraulischer Lenkung.
PSC verwendet bei diese Produkt eine White Drive Products ist der Nachfolger der früher und Eaton angebotenen Ausführung.
Das Orbitalventil arbeitet load-reactive. Diese Bauart unterstützt die Rückstellung des Lenkrads in Richtung Mittelstellung nach einem Lenkvorgang. Dadurch bietet das Ventil ein kontrolliertes und berechenbares Lenkverhalten innerhalb eines entsprechend aufgebautem vollhydraulischen Lenksystems.
Produktdetails
Hersteller: PSC
Hersteller des Lenkventils: White Drive Products
ehemalige Herstellerbezeichnung: Eaton
Artikelnummer / MPN: FHV-CE185
Bauart: Orbital-Lenkventil / hydraulisches Lenksteuerventil
Verdrängung US: 11,3 cu in
Einsatzbereich: vollhydraulische Lenksysteme
Hydraulikkreislauf: Load Reactive
empfohlener Durchfluss: 4-8 GPM
mechanischer Anschluss: Innenverzahnung, 12 Zähne, 16/32 DP, 30° Druckwinkel
hydraulische Anschlüsse im Lieferumfang:
4 x -6 AN
Einsatzbereich:
Das Orbital-Lenkventil ist universell für entsprechen ausgelegte Full-Hydraulic-Steering-Systeme vorgesehen. PSC empfielht die Verwenung insbesondere in ausgeglichen bzw. über Kreuz verbundene Hydrauliksystemen (balanced / cross-connected-systems).
Auch der Betrieb in Differential-Systemenen ist laut PSC möglich. Die Rückstellung zur Mittelstellung kann dort jedoch weniger ausgeprägt sein.
Typische Einsatzbereiche sind unter anderem:
Offroad-Fahrzeuge
Rock Crawler
Wettbewerbs- und Geländefahrzeuge
Custim Builds
Fahrzeuge mit vollständig hydraulischer Lenkung
Load-Reactive Funktion
Das Load-Reactive-System ermöglicht eine hydraulische Rückmeldung innerhalb des Lenksystems und unterstützt die Rückkehr des Lenkrads RIchung Mittelstellung nach einer Kurvenfahrt.
Damit unterscheidet sich diese Ausführung von nicht reaktiven Orbitalventilen und eignet sich besonders für Anwendungen, bei denen ein kontrolliertes und möglichst natürliches Lenkverhalten gewünscht wird.
Technische Daten
Verdrängung:
185 cm³ / 11,3 cu in
Durchflussbereich: 4,0-8,0 GPM
Das entsprich ungefähr 15-30 Litern pro Minute
Hydraulikkreislauf:
Load Reactive
Lenkwellenaufnahme:
Innenverzahnung, 12 Zähne
16/32 DP
30° Druckwinkel
Anschlüsse:
4 x -6 AN Anschlüsse im Lieferumfang
Lieferumfang:

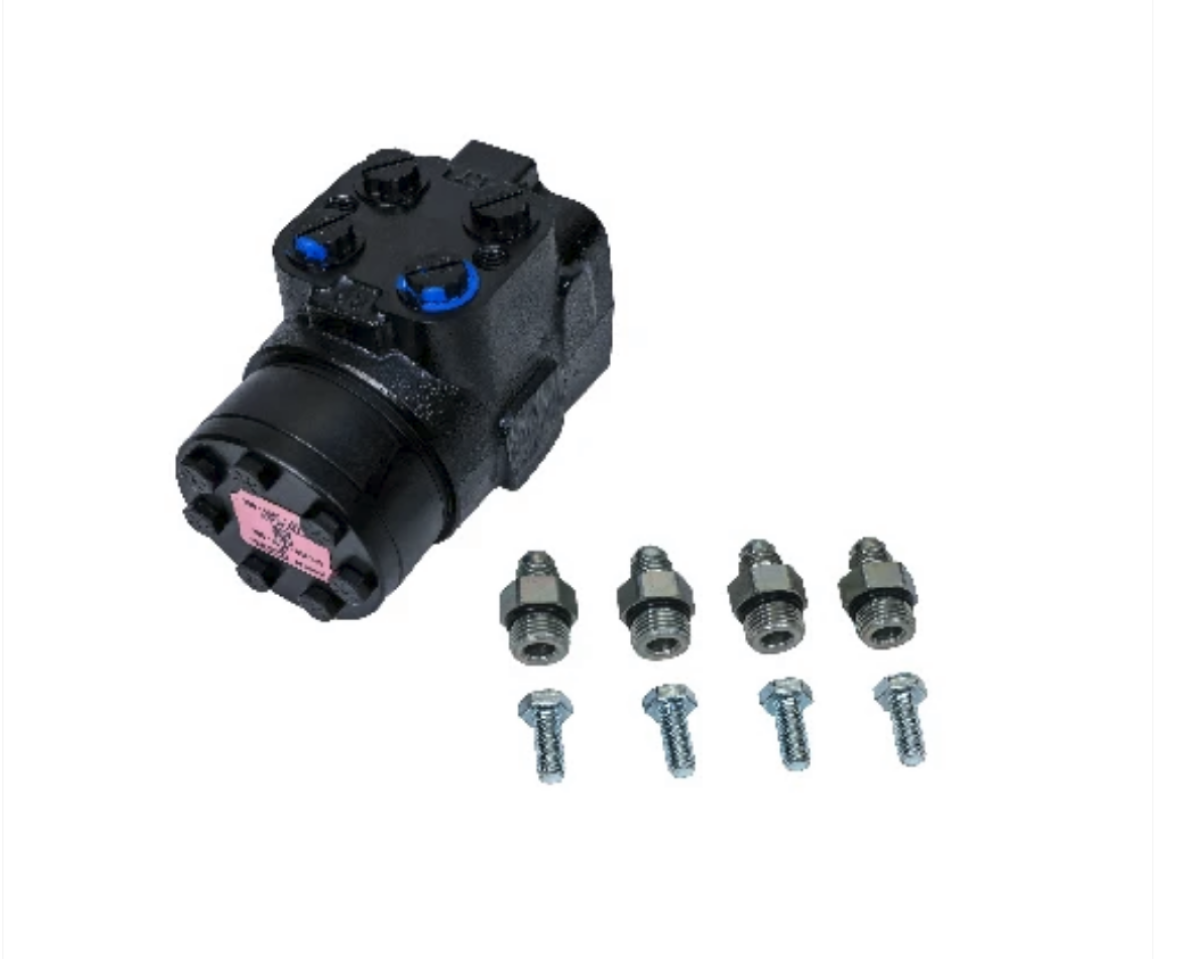

1 x White Drive Products Orbital Lenkventil FHV-CE185
4 x -6 AN Hydraulikanschlüsse
PSC führt genau diese KOmponenten für die aktuelle FHV-CE185-Ausführung als Lieferumfang auf.
Hinweis:
Das Bauteil ist für die Verwendung in einem vollhydraulischen Lenksystem vorgesehen. Vor dem Einbau müssen Hydrauliksystem, Förderleistung der Pumpe, Leitungsdimensionierung, Lenkzylinder und Anschlusskonfiguration aufeinander abgestimmt werden.
PSC gibt für dieses Ventil einen vorgesehenen Durchflussbereich von 4 bis 8 GPM an.
